Introdução

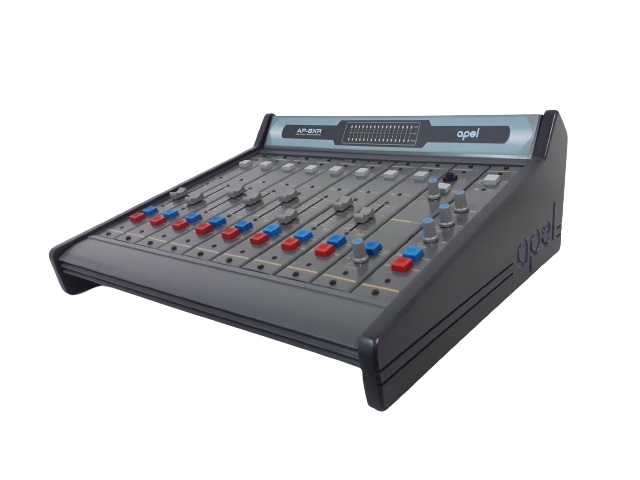

Misturador de sinais de áudio com 16 entradas estéreo e 2 entradas estéreo para
amplificador híbrido, controles deslizantes, sinalização, monitoração e fones.
Equalização
Os controles de equalização são internos com acesso apenas para o técnico de manutenção.
Controle DC
Os ajustes de nível, graves e agudos são feitos com variação de tensões contínuas que
controlam indiretamente os ganhos do sistema. As vantagens são :
1. Uso de um só potenciômetro para os dois canais.
2. Ausência de ruído característico de deslocamento e atrito.
3. Maior vida útil dos atenuadores.
4. Melhor relação sinal/ruído.
Entradas universais
Os circuitos de entrada do misturador podem ser configurados para ajuste do ganho
indiretamente variando-se apenas um resistor. Qualquer sinal entre 10 mV e 20 V pode ser
aplicado à entrada, desde que esteja configurada adequadamente.
Dois programas
O Misturador possui quatro circuitos somadores que formam os dois canais de saída PGM e
AUD.
